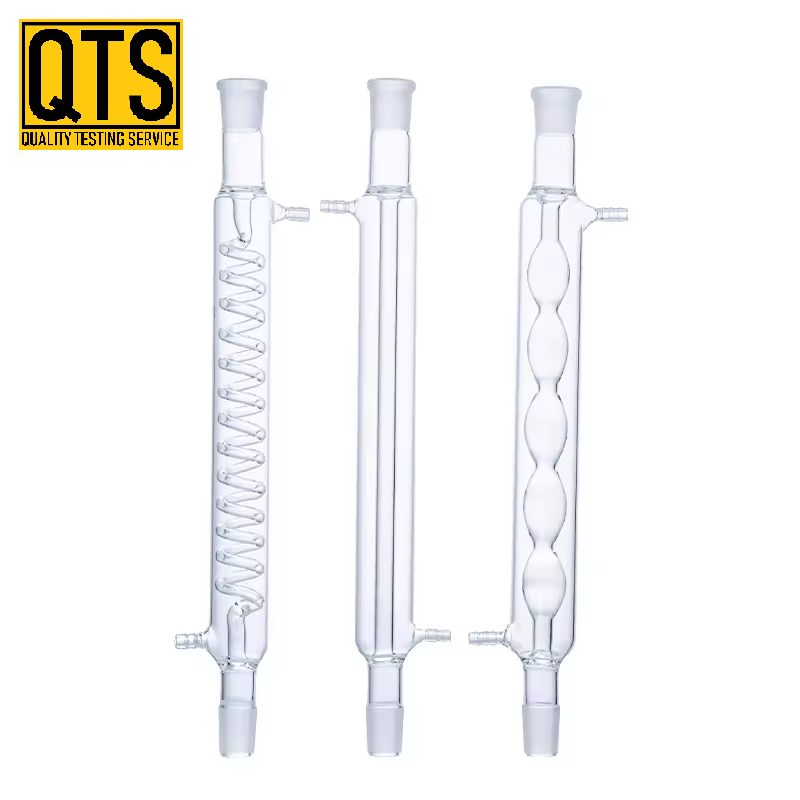

Ống sinh hàn 29/32 – thẳng, bóng và xoắn

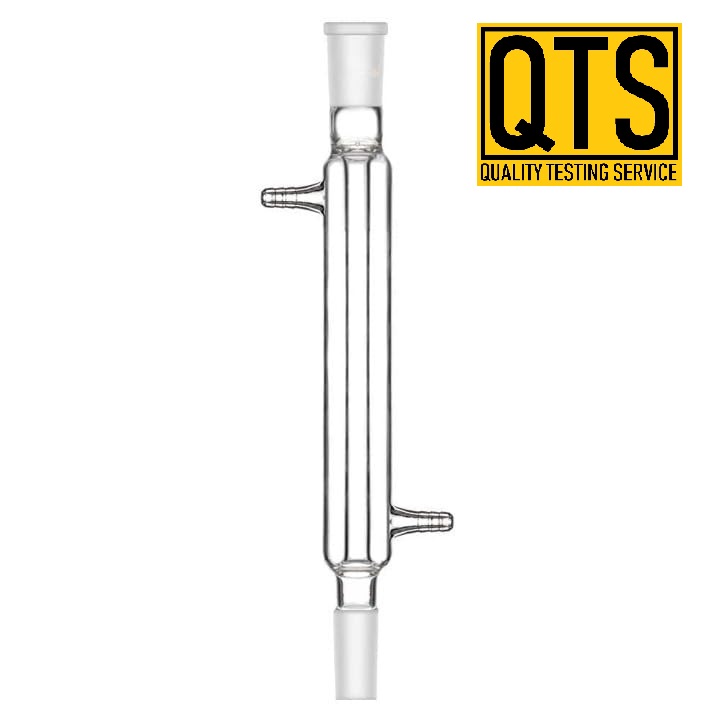

🧪 1. Ống sinh hàn thẳng (Straight condenser)

🔹 Cấu tạo:

• Là một ống thủy tinh thẳng, có ống trong và ống ngoài cho nước làm lạnh chảy quanh.

🔹 Đặc điểm:

• Dòng chảy ngắn, diện tích trao đổi nhiệt nhỏ nhất.

• Dễ làm sạch, ít bị tắc.

🔹 Ứng dụng:

• Dùng trong các thí nghiệm chưng cất đơn giản, hồi lưu dung môi dễ bay hơi (ethanol, acetone,…).

• Phù hợp với hệ thống nhỏ, thời gian ngắn, khi không cần hiệu quả làm lạnh cao.

---

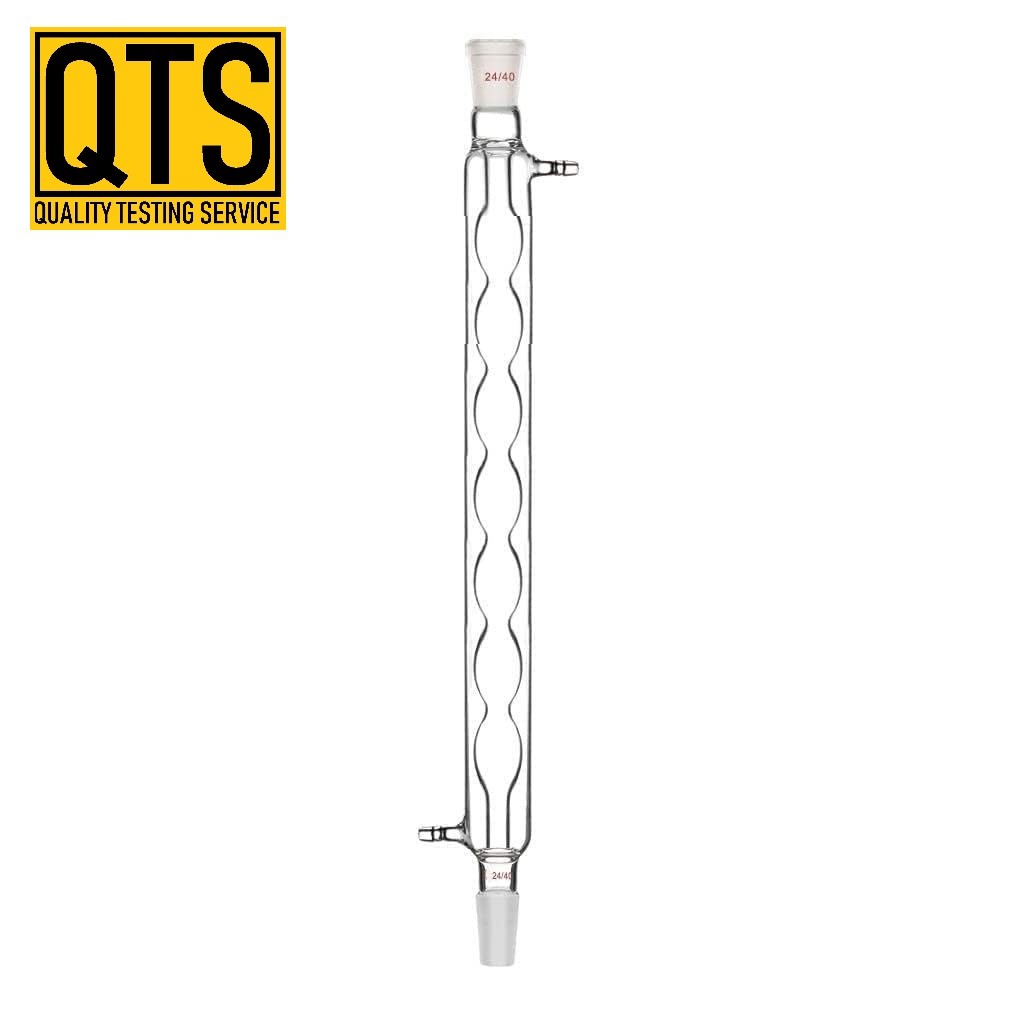

🌡️ 2. Ống sinh hàn bóng (Ball condenser)

🔹 Cấu tạo:

• Ống trong có nhiều phình hình cầu (bóng) nối tiếp nhau.

• Mỗi “bóng” làm tăng diện tích tiếp xúc và tạo dòng xoáy khí, giúp ngưng tụ tốt hơn.

🔹 Đặc điểm:

• Hiệu quả làm lạnh tốt hơn ống thẳng, do diện tích bề mặt lớn hơn.

• Tốc độ dòng khí chậm lại ở mỗi bóng, giúp ngưng tụ triệt để hơn.

🔹 Ứng dụng:

• Thường dùng trong phản ứng hồi lưu (reflux) trong hữu cơ tổng hợp, nơi cần nhiệt độ ổn định lâu.

• Ví dụ: đun hồi lưu phản ứng este hóa, tổng hợp hữu cơ, chiết dung môi bền nhiệt.

---

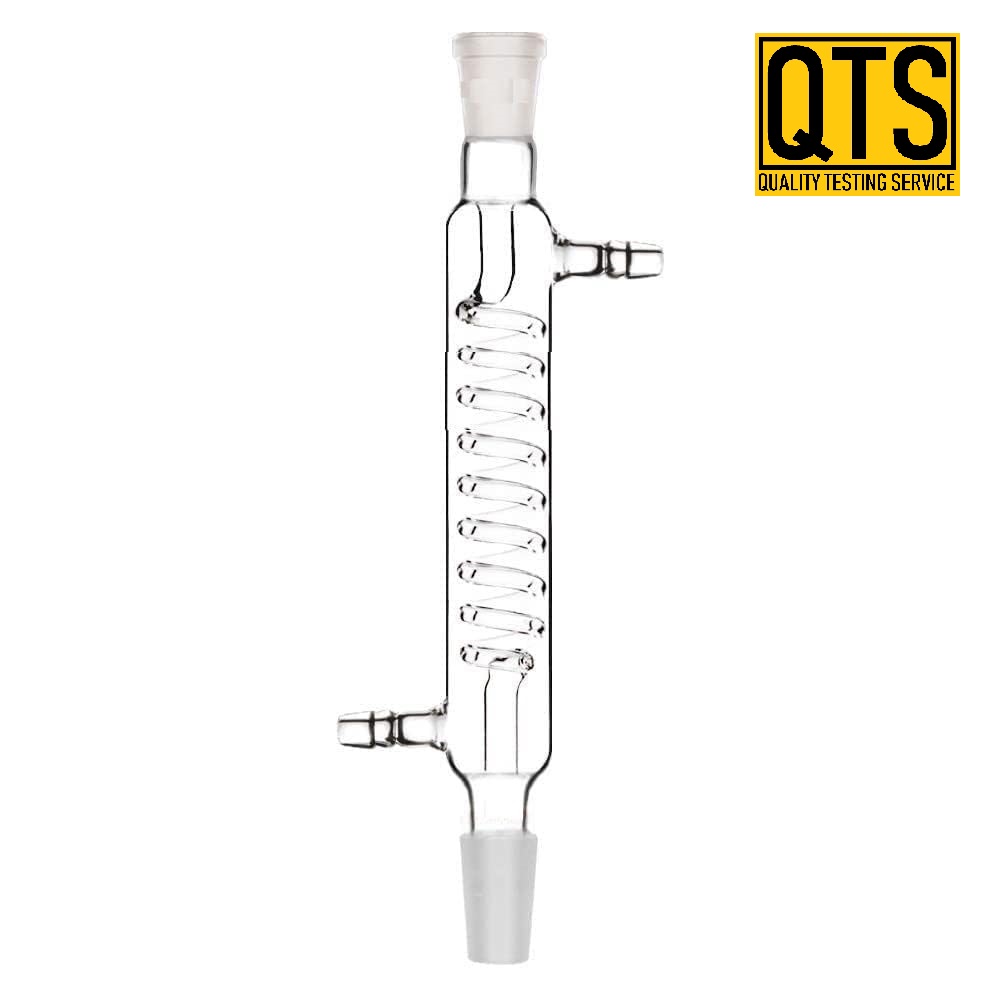

🌀 3. Ống sinh hàn xoắn (Coil condenser / Liebig coil / Graham condenser)

🔹 Cấu tạo:

• Ống trong dạng xoắn ruột gà hoặc ống cuộn xoắn nằm trong ống ngoài có nước làm lạnh.

🔹 Đặc điểm:

• Diện tích trao đổi nhiệt lớn nhất, hiệu quả làm lạnh cao nhất.

• Hơi đi qua đường dài, giúp ngưng tụ gần như hoàn toàn.

🔹 Ứng dụng:

• Dùng cho chưng cất dung môi có điểm sôi cao, hoặc lưu lượng hơi lớn.

• Phù hợp cho thiết bị chưng cất công nghiệp mini, phòng thí nghiệm nâng cao.

---

📊 Tóm tắt so sánh
